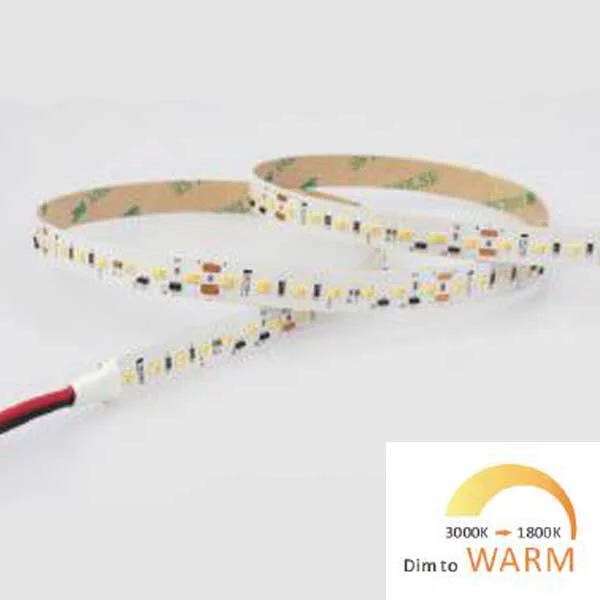

Allmänt om LED strip dim-to-warm
LED strip dim-to-warm med justerbar färgtemperatur (3000K – 1800K). Färgtemperaturen blir gulare och påminner om stearinljus när LED strip dimmas ner. Används med fördel för att kombinera en praktisk belysning och en mer stämningsfull belysning.
Konstruktion
LED strip har 224st led chip, i storlek 2216, per meter och är delbar / klippbar var 62,5mm. Tejpen är 10mm bred och har en baksida med självhäftande tejp 300SLE från 3M.
Dimning
Dimning går att göra på flera sätt men ”strömbrytaren” på väggen måste ha en styrning som drivdonet kan hantera. Vi rekommenderar att använda en återfjädrande strömbrytare (sk Push-dim). Ett kort tryck tänder eller släcker och ett längre tryck dimmar därefter upp eller ner. Befintliga kablar eller möjlighet att använda fler ledare kan dock begränsa alternativen, se alternativ nedan.
- Befintlig fas och nolla (ev jord) utan möjlighet att ansluta en push-fas. Här behövs en återfjädrande strömbrytare, en dosdimmer, tex Plejd DIM-01, som monteras i kopplingsdosan bakom strömbrytaren samt ett drivdon.
- Nyinstallation eller befintlig fas och nolla (ev jord) med möjlighet att ansluta en push-fas. Här behövs en återfjädrande strömbrytare samt ett drivdon.
Se även vår
praktiska guide om dimning.
Installation
LED strip bör monteras i en aluminiumprofil eller mot ett värmeavledande material för bibehållen livslängd. Den är enkel att fästa med den självhäftande tejpen på baksidan, dra av skyddsfilmen och tryck därefter fast LED strip mot underlaget. Om kortare längder än 5m är önskat kan LED strip bli klippt i intervall om 62,5mm / 14 LED. LED strip har färdiga anslutningskablar i bägge ändor men om den klipps i fler delar än två måste anslutningskablar lödas på.
Drivdonet (medföljer ej) skall vara dimbart (triac, 1-10V, DALI mfl) och vara av typen konstant spänning med en utspänning på 24Vdc. Drivdonets nominella effekt skall vara anpassat till längden på strip. Med ett drivdon på 36W kan den maximala längden vara 2m. Med ett 75W drivdon kan den maximala längden vara 4m. Om hela rullen (5m) är drivet av samma drivdon måste drivdonet ha en effekt på minst 90W.
Kundanpassningar av LED strip dim-to-warm
Om ni vill ha färdiga kundanpassade längder av LED strip dim-to-warm med förmonterade anslutningskablar kan vi hjälpa er med det. Hör gärna av er på
08 – 520 275 00 eller till order@sirled.se. Det finns också en annan variant på dim-to-warm med en färgtemperatur på 3500K -> 2100K 24Vdc 14.4W/m 120led/m och chipstorlek 2835. Den är även klippbar i intervall om 100mm.
