Ljusberäkningar

Syftet med en ljusberäkning är att dimensionera belysningen i en lokal eller ett område så att önskad belysningsstyrka (ljusnivå) erhålls.

Olika verksamheter har olika krav på belysningsstyrkor mm. Svensk standard, SS-EN12464-1 (inomhusmiljöer) och SS-EN12464-2 (utomhusmiljöer), innehåller rekommendationer för flertalet användningsområden. Utöver dessa finns ett antal branschspecifika rekommendationer tex för fotbollsplaner utgivna av Svenska Fotbollsförbundet.

Vill ni ha hjälp med en ljusberäkning ? Fyll gärna i formuläret längs ner på sidan så får ni direkt en grov uppskattning av ljusbehovet (antal lumen). Vi rekommenderar dock att ni beställer en kostnadsfri ljusberäkning för att få en noggrannare och mer pålitlig beräkning som sedan ligger till grund för vår offert.

Fotbollsplan med LED belysning belysningsstyrka

Hur gör man en ljusberäkning ?

Belysningsstyrka i lager
  • Em: Medelbelysningsstyrka (lx, lux)
  • UGRL: Bländningstal
  • U0: Belysningsstyrkans jämnhet (min/medel)
  • Ra: Färgåtergivningsindex

Steg 1: Undersök kraven: Se exempel i bilden. Utdrag ur EN12464-1 för Allmänna ytor i byggnader – lagerlokaler och kylrum.

Steg 2: Rita rummet eller området: Ange längd, bredd, höjd samt färger på golv, väggar och tak. Rummets form behöver inte vara kvadratiskt eller rektangulärt som i exemplet utan kan formas ganska fritt.

Steg 3: Välj och placera ut armaturer: Armaturtillverkarna tillhandahåller sk armatur filer med uppmätta ljusflöden i olika riktningar för varje armatur. Välj lämplig armatur och specificera antal rader, antal armaturer per rad osv.

Steg 4: Gör en beräkning: Starta en simulering och granska resultatet.

Steg 5: Justera antal, placering mm: Upprepa steg 3 och 4 tills önskat resultat erhålls.

Hur tolkar man resultatet från en ljusberäkning ?

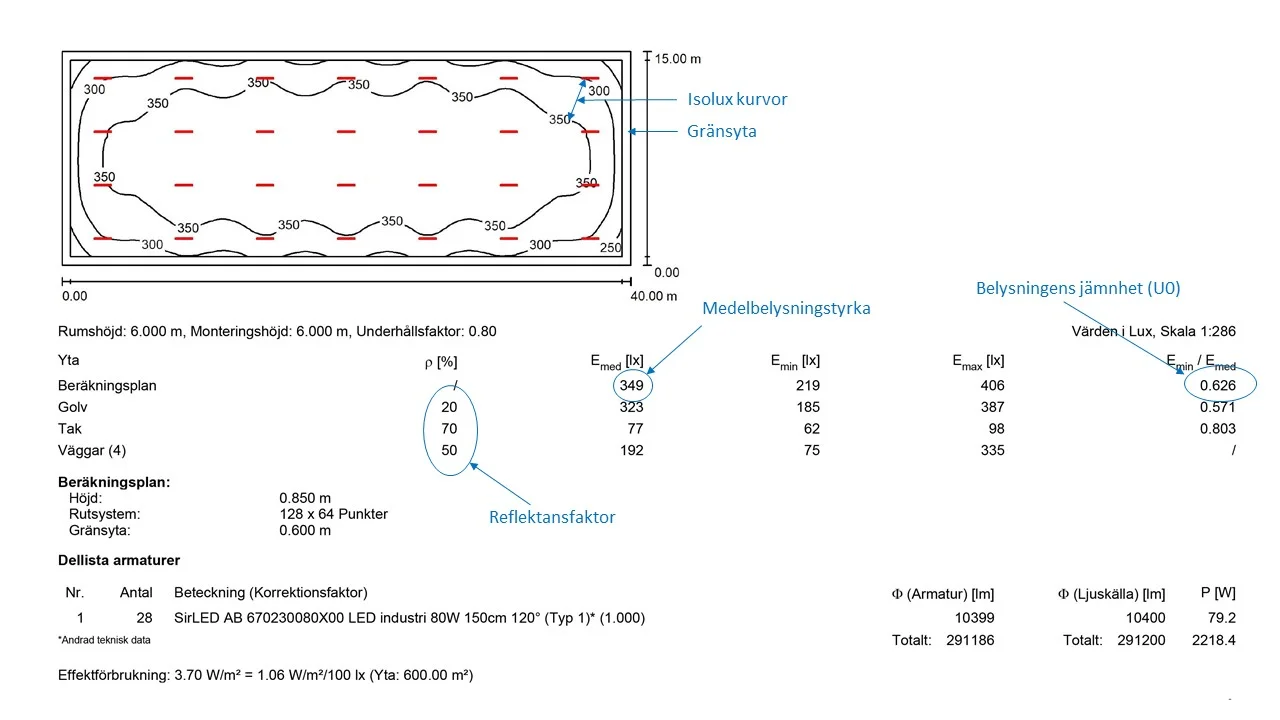

Bilden till höger visar resultatet från en ljusberäkning (klicka på bilden). Nedan en förklaring på de viktigaste parametrarna.

Medelbelysningsstyrka. Är det viktigaste resultatet och anger den genomsnittliga belysningsstyrkan innanför gränsytan.

Isoluxkurvor: Fungerar på samma sätt som tex höjdkurvor på en karta. Mellan de markerade kurvorna är belysningsstyrkan mellan 300 och 350 lux. Innanför 350 lux kurvan är ljusnivån högre än 350 lux och utanför 300 lux kurvan är belysningsstyrkan lägre än 300 lux.

Gränsyta: Normalt blir belysningsstyrkan lägst längst ut i hörnen vilket medför att värdet för belysningens jämnhet blir orimligt lågt. Gränsytan är ett område som exkluderas i beräkningen och används tex när det inte är så viktigt vad belysningsstyrkan är i detta område.

Reflektansfaktor: Vita väggar reflekterar mera ljus än svarta. I en lokal med mörka väggar behövs fler armaturer för att få samma belysningsstyrka som i en lokal med ljusa väggar. Reflektansfaktorerna påverkar resultatet i hög grad.

Beräkningsplan: Anger den höjd som resultatet gäller för. I exemplet 0,85m som är vanlig skrivbordshöjd.

Kostnadsfri ljusberäkning

Förenklad ljusberäkning – OBS ger endast en mycket grov uppskattning av ljusmängdsbehovet

Nedan kan ni göra en grov uppskattning av det ljusflöde (lumen) ni behöver i er lokal för att uppnå önskad belysningsstyrka (lux). Värdet på rekommenderad belysningsstyrka hittar ni under respektive användningsområde i den inledande texten (klicka på “läs mer”). Leta upp det område som bäst motsvarar er verksamhet. Summan av alla armaturers ljusflöde skall motsvara det framräknade värdet.

Vi rekommenderar dock att ni fyller i alla uppgifter nedan och beställer en kostnadsfri ljusberäkning. Då gör vi en noggrannare beräkning i Dialux och återkommer med frågor vid behov. Detta resultat ligger sedan till grund för vår offert.

Preliminärt ljusbehov: lumen

Preliminärt effektbehov: W
